PBS-420 铁单线圈成型打孔装订一体机
PBS-420 铁单线圈成型打孔装订一体机是印刷厂生产单线笔记本作业的理想机器。包括送纸部分、打孔部分、螺旋成形部分、螺旋装订部分、剪刀锁紧部分及集书部分。
- 产品参数
PBS-420 铁单线圈成型打孔装订一体机是印刷厂生产单线笔记本作业的理想机器。包括送纸部分、打孔部分、螺旋成形部分、螺旋装订部分、剪刀锁紧部分及集书部分。
细节
 |  |  |  |
优点
■ 本机具有自动分层送本、自动分层打孔、自动分封面打孔、自动书本校孔、自动书本装订、自动收本。
■ 本机只需1-2个普通操作员完成。
■ 高质量打孔模具，最厚一次可以打孔6毫米。
■ 打孔模具换规格只需要更换打孔冲针，不用拆卸螺丝。
■ 封面、封底大于内页的笔记本和台历，可自动分层识别封面封底的大小并进行分次打孔和装订。
■ 自动校准线圈的功能。
■ 自动故障提示功能。
技术参数
| 型号 | PBS-420 |
|---|---|
| 工作速度 | 800-1800 本 / 小时 |
| 打孔厚度 | 1-6mm |
| 最大打孔厚度 | 15mm |
| 最大打孔次数 | 5 次 |
| 冲孔模具类型 | 单排 |
| 最大装订厚度 | 16mm |
| 线圈内径 | 8mm - 25mm |
| 最大装订尺寸 | 420mm * 420mm |
| 最小装订尺寸 | 70mm×105mm |
| G 型钩尺寸范围 | 14mm - 25mm |
| L 型钩尺寸范围 | 8mm - 25mm |
| 常规齿距 | 5mm、6mm、6.35mm、8mm、8.47mm |
| 外接气源 | 0.5-0.8MPa（3KW） |
| 电源 | 380 伏 / 三相 / 6 千瓦 |
| 外形尺寸 | 6000 * 1300 * 1700 MM |
| 机器净重 | 1800 千克 |
规格
| 装订厚度 | 线圈内径 | 线径 | 推荐孔径 |
|---|---|---|---|
| 4mm | 8mm | 0.7-0.8mm | 4mm |
| 6mm | 10mm | 0.8-0.9mm | 4mm |
| 8mm | 12mm | 0.9-1.0mm | 4.5mm |
| 10mm | 14mm | 1.0-1.1mm | 4.5mm |
| 12mm | 16mm | 1.1-1.2mm | 4.5mm |
| 14mm | 18mm | 1.1-1.2mm | 4.5mm |
| 16mm | 20mm | 1.1-1.2mm | 4.5mm |
| 18mm | 22mm | 1.1-1.2mm | 5mm |
| 20mm | 25mm | 1.1-1.2mm | 5mm |

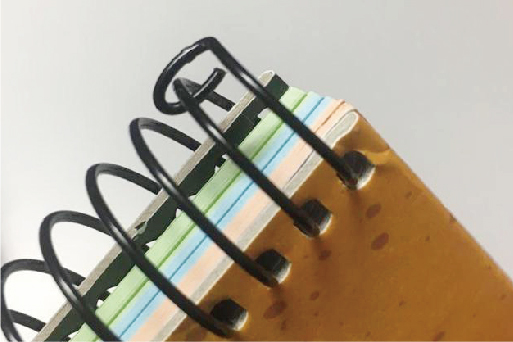

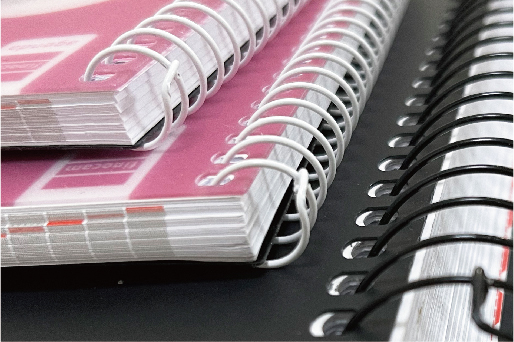

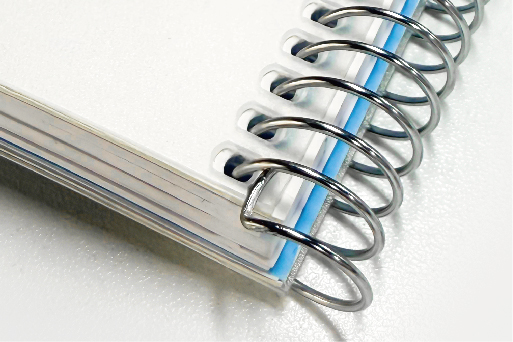

应用
 |  |  |
